Die Luftzufuhr für die Pfeifen
Die Übertragung von den Tasten erfolgt durch ein mechanisches Gestänge bis zu der Windlade, dem Luftkanalsystem. Bei geöffneten (V) Ventilen bläst der Wind in die einzelnen gewählten Registerkanzellen. Durch Betätigung der Taste bekommt der Wind Zugang zu den Pfeifen des entsprechenden Tones. Unsere Orgel arbeitet mit tiefem Winddruck, was zu einem weichen Orgelklang führt. Jedes der 13 Register hat seinen eigenen Charakter.

Luftschläuche

Die Pfeifenreihe des Prospekts wird von der Windlade
über ein Schlauchsystem mit Wind versorgt.

Die Register und Manuale der Orgel

Man spricht bei Instrumenten, die mit mehreren Klaviaturen ausgestattet sein können, von Manualen (v. lat. manus "Hand"). Quelle: wikipedia

Manuale mit je 4 1/2 Oktaven / Pedal mit 2 1/2 Oktaven

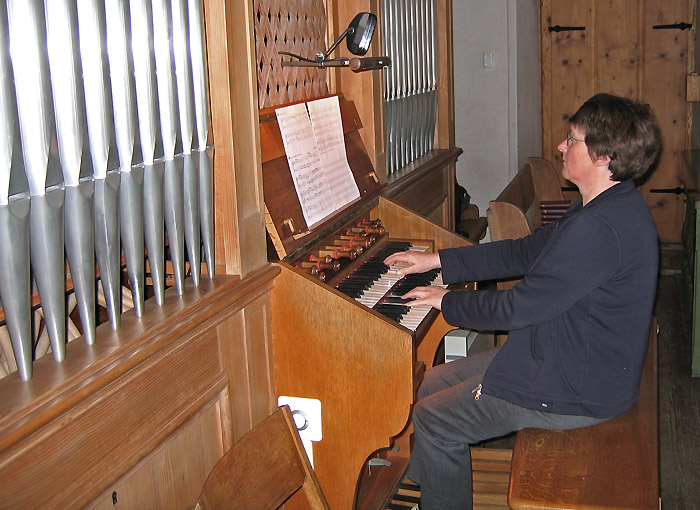

Therese Jordi erklärt die Register

Jedes der 13 Register hat seinen eigenen Charakter. Die Flöten ertönen in verschiedenen Klangfarben fein und zart, der Principalklang ist sonor und tragend, die Mixturen geben dem Plenum Glanz. Der Organist hat wunderbare Möglichkeiten, sein Spiel abwechslungsreich zu gestalten.

Die Register von Manual I   (unteres Manual / Hauptwerk)
Mixtur 2' (3-fach) / Nachthorn 4' / Oktav 4' / Rohrflöte 8' / Principal 8'





Die Register von Manual II   (oberes Manual)
Gedackt 8' / Principal 4' / Rohrflöte 4' / Quinte 2 2/3' / Flageolet 2' / Scharf 1'   (Scharf 1'   in 3-fach Mixtur)





Pedal und Pedalregister (nur Flöten)
Einstellungen beim Pedal: Kopplungsmöglichkeiten / Mixtur / Scharf

   Einstellungen für das Pedal:
   Subbass 16' und Bourdon 8'

Ein kleiner Ausschnitt der 900 Pfeifen (zum Teil gedackt)

Gedackt (auch Gedeckt) ist der Name von Registern der Orgel, deren Pfeifen am oberen Ende geschlossen sind. Gedackte Register sind deutlich leiser als offene Register und auch dunkler in ihrer Klangfarbe. Sie werden mit rundem Querschnitt aus Metall und mit viereckigem Querschnitt aus Holz gebaut. Hin und wieder werden auch die tiefsten Pfeifen eines offenen Registers (z. B. Rohrflöte, Hohlflöte, Principal) gedackt ausgeführt, um Platz (Höhe), Gewicht, Material oder Kosten zu sparen.

v.l. Principal, Flöte, Holzprincipal offen und gedackt, Rohrflöte, Quinte

Grössenverhältnis (in Fuss)
Orgelpfeifen - Mensch

Für die Unterstützung bei den Bild- und Tonaufnahmen, sowie für die Informationen über den
Aufbau der Orgel, möchte ich mich bei Therese Jordi recht herzlich bedanken.

Tonaufnahmen und Fotos: Heinz Rieder / April 2008
